Absztrakt
A mongol buddhista szentélyek (mongolul: gungervaa) különböző formákban léteznek, éppúgy, mint ahogy a szentélyek jelentése is eltérő a különböző vallásokban. Ezek a szentélyek ikonok, például buddhista tanítók, istenségek, szentek vagy tiszteletreméltó egyházi személyek képeinek vagy szobrainak védelmét szolgáló tárolóedények. A központi alakot általában magas rangú lámák relikviái, valamint a hívők által felajánlott díszes áldozati ajándékok veszik körül. Mivel a gungervaa-kat a családon belül öröklik, és az ajándékokat folyamatosan bővítik, több generáció alatt sokféle tárgy halmozódhat fel bennük. Ezért fontos megvizsgálni és elemezni a belsejüket, és megérteni az egyes alkotóelemeket. A gungervaa-kban található tárgyak egy típusa a dháranik (varázsigék). Ezeknek a selyembe csomagolt apró papírtekercseknek a fizikai kinyitása veszélyt jelent a megőrzésükre nézve, ezért általában nem ez a preferált módszer. A belsejükben található üzenetek megfejtéséhez roncsolásmentes módszerre van szükség. A röntgen tomográfia lehetőséget nyújt ezeknek a törékeny tárgyak belsejének vizsgálatára. Háromdimenziós virtuális másolat készítésével lehetőség nyílt a tartalom számítógépes szoftver segítségével történő elemzésére és manipulálására anélkül, hogy a tekercsek károsodnának. Végül a dhárani tekercsek belsejéből sikeresen kivonták és lefordították a szöveget.
Bevezetés
A Berlini Etnológiai Múzeum Mongol Gyűjteményében található egy egyedülálló fa szentély, amelyet mongolul gungervaa-nak neveznek [1,2]. Magassága körülbelül 55 cm, szélessége 40 cm, mélysége pedig 25 cm. A szentély elülső részén díszes keret található, amelyen keresztül egy láma, a tibeti buddhizmus egy tanítójának alakja látható. A lámát kis festmények, díszes ajándékok és különböző relikviák veszik körül. A szentély valószínűleg eredetileg egy triptichon része volt.
A szentély történetének ismert része Sven Hedin-nel kezdődik. Hedin svéd földrajztudós és felfedező volt, aki 1927 és 1935 között vezette a kínai-svéd expedíciót [3], amelyben körülbelül 60 ember, 300 teve és 40 tonna poggyász vett részt. Az expedíciót „vándorló egyetemnek” nevezte, mert svéd, német és kínai tudósok vettek részt benne különböző tudományágakból. A csapat Mongólia, a Góbi-sivatag és Hszincsiang meteorológiai, topográfiai és őskori viszonyait tanulmányozta [4,5]. Egy másik fontos név ebben az összefüggésben Waldemar Haude [6,7], a expedíció német meteorológusa, aki máig ismeretlen körülmények között jutott a gungervaa birtokába. Valamilyen okból olyan fontosnak tartotta a szentélyt, hogy a expedíció befejezése után átadta német barátjának, Ferdinand Lessingnek Pekingben [8]. Lessing, aki sinológus és mongolista volt, és különösen érdekelte a tibeti buddhizmus, a berlini Néprajzi Múzeum Kelet-ázsiai Gyűjteményének kurátora volt [9]. A drága ajándékot hazavitte Berlinbe, és 1934-ben egy mongóliai népi életet bemutató kiállításon állította ki a gungervaat. A mai napig a berlini gungervaa az egyetlen ismert példánya ennek a típusú szentélynek a nyugati és a mongóliai múzeumi gyűjteményekben. Általában szétszedik és alkatrészeik szerint külön tárolják őket, így egyetlen ilyen szentély sem maradt érintetlenül.
A berlini szentély némi kárt szenvedett, és már nem létezik abban a formában, ahogyan 1932-ben a múzeumba került. Négy aranyozott bronz és egy kis festmény a Második Világháború óta hiányzik. Azonban több mint 20 apró tárgy megmaradt a szentélyben, amelyeket elemzésnek vetettek alá. Mindazonáltal a gungervaa eredetével és a fadobozban található több tárgy eredeti elrendezésével kapcsolatos alapvető kérdések a mai napig megválaszolatlanok maradnak.
Lehetőséget nyújtott ezeknek a kérdéseknek a tisztázására három apró, sárga selyembe csomagolt tekercs (1.a ábra), amelyet a gungervaa (1.b ábra) belsejében találtak. Az itt bemutatott kutatás célja, hogy anélkül nyerje ki a tekercsekben található információkat, hogy azok anyagi állapotát megváltoztatná a tekercsek kibontásával.

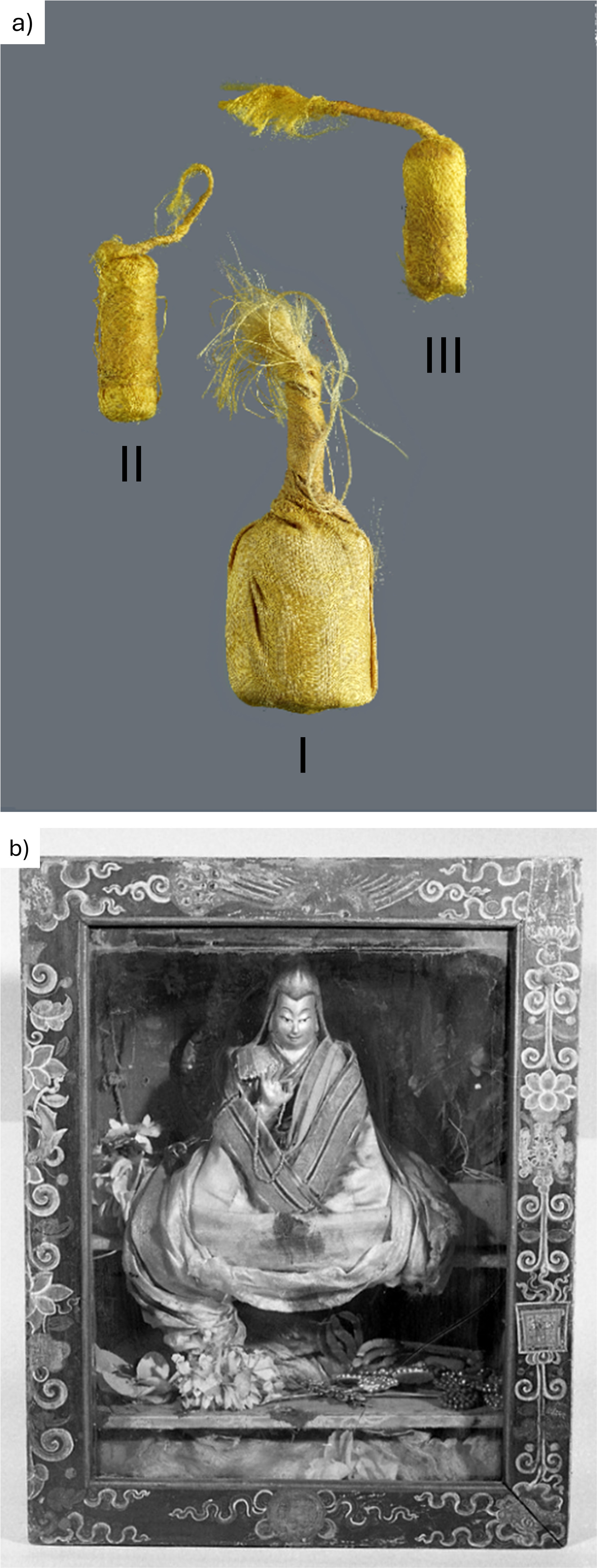

1.a ábra. Három apró tekercset találtak a szentély belsejében. ©Staatliche Museen zu Berlin, Ethnologisches Museum / Martin Franken.
1.b ábra. Inv. #: ID 34310 Mongol szentély. ©Staatliche Museen zu Berlin, Ethnologisches Museum.
A jelenlegi röntgen tomográfia technika nagyon részletes betekintést nyújt az anyagokba és tárgyakba. Ez a módszer nem roncsoló, így a vizsgálandó tárgyakat a folyamat során nem manipulálják és nem károsítják. Így biztonságosan lehet információkat szerezni a tárgyak belsejéből. Hasonló technikákat már alkalmaztak más hajtogatott és tekercselt tárgyakra [10, 11, 12, 13], és sikeresen alkalmazták az Elephantiné-szigetről származó ősi papirusz töredékekre [14, 15]. Abban a tanulmányban az első karaktereket sikerült azonosítani és kiolvasni a hajtogatott papiruszok belsejéből anélkül, hogy azokat fizikailag kinyitották volna.
A gungervaa tekercsek buddhista dháranik, apró papírtekercsek, amelyek mantrákat vagy imádságokat tartalmaznak, esetenként kiegészítő információkkal. Ezeket általában sztúpákba és fém szobrokba helyezték el a szentelési szertartások során, és buddhista szövegrelikviáknak tekinthetők [16]. A dháranik nyelve tartalmilag értelmes és értelmetlen részeket is tartalmaz, ezért nem egyértelmű, hogy ezek a szövegek tartalmaznak-e olyan információkat, amelyek hasznosak lehetnek a szentély kormeghatározásához vagy a gungervaa eredetének megállapításához. Azonban etikai okokból, a nemzetközi múzeumi konzerválási szabványok szerint nem volt lehetőség a tekercsek kibontására és kitekerésére [17]. Ehelyett interdiszciplináris megoldásokat kerestek, és végül a röntgen tomográfia vizsgálat mellett döntöttek.
A kutatás célja
A kutatás célja, hogy a virtuális kibontási és kitekerési technológiákat más kutatási és érdeklődési területek számára is bemutassa. Figyelembe véve, hogy az információ más módszerekkel nem szerezhető be biztonságosan, az is cél, hogy e módszer létezését a nyilvánosság tudomására hozza. A nagyobb felhasználói bázis több adatot eredményez, amelyek később a módszer további optimalizálására használhatók fel.
Módszer
A tekercsek tartalmának megtekintéséhez, anélkül, hogy azokat manuálisan kinyitották volna, szinkrotron tomográfiát alkalmaztak. A szinkrotron tomográfia egy fejlett képalkotási technika, amely kemény röntgensugarakat használ a tárgyak mikroszkopikus méretű, részletes 3D-ábrázolásához. Ezt a módszert széles körben alkalmazzák az anyag tudományban, a biológiában, a mérnöki tudományokban és a kulturális örökség területén a belső struktúrák roncsolásmentes elemzésére. A három tekercset Németországban, Berlinben, a BESSY 2 elektron-tárológyűrűben, a BAMline képalkotó sugárnyaláb segítségével szkennelték (2.a ábra) [18]. A monokromatikus sugár energiáját 35 keV-re állították be, hogy elegendő kontrasztot és alacsony dózist érjenek el a tárgyon. A szinkrotron tárológyűrűk legtöbb képalkotó sugárnyalábjához hasonlóan a BAMline látómezeje is korlátozott, ezért a tekercseket különböző magasságokban kellett beolvasni. A rekonstrukció után az összes al-felületet egy felületbe egyesítették, amely szinte a teljes tekercset nagy térbeli felbontással (izotrop voxel méret: 3,6 µm) mutatta. Minden al-felülethez 2570 vetületet vettek fel 180°-os szögben. A rekonstruált szelet példáját a 2.b ábra mutatja.

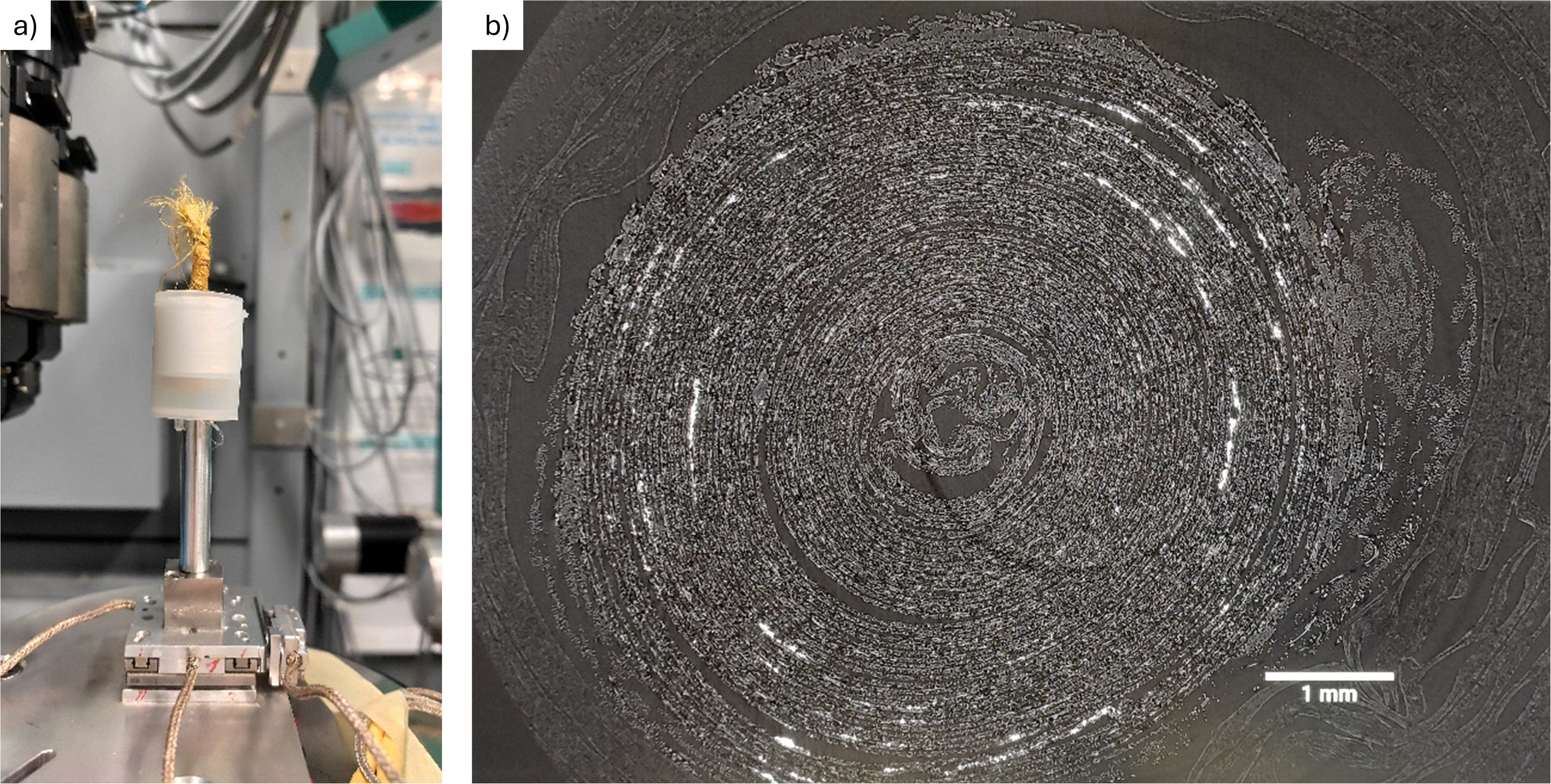

2.a ábra. Tekercs a BAMline, BESSY 2 [18] szinkrotron röntgensugárban.
2.b ábra. A tekercs rekonstruált keresztmetszete. A fémet tartalmazó területek világosak, míg a tekercs papírja világosszürkének, a levegő pedig sötétszürkének látszik.
A szkenneléshez a tekercseket óvatosan kivették a szállításhoz használt dobozaikból, és az érzékelő látómezejébe helyezték (pco.edge 5.5 kamera 40 µm CdWO4 szcintillátorral és a szcintillátor mögötti nagyító optikával). A méréseket normál légkörben és környezeti nyomáson végezték.
A tekercsek szkennelésének kibontásához Amira szoftvert (kiadó: Thermo Fisher) használtunk [19, 20]. Az eljárást a 3.a ábra szemlélteti, amely a „I” tekercs egyetlen keresztmetszetét mutatja. A papír menetét manuálisan kellett megjelölni (narancssárga vonal). Ennek az időigényes folyamatnak az egyszerűsítése érdekében a vonalat kiszélesítették, hogy egyszerre több réteget is lefedjen. A kiterjesztett területeket sárga vonalak jelzik. Ezt az eljárást a tekercs 3D-s felületének több magasságán is meg kellett ismételni. Végül a kibontott 3D-felület több réteget tartalmazott, de a kibontási transzformáció miatt lapos vonalakként jelent meg (3.b ábra). Végül az egyes rétegeket megfelelő újravágó eszközökkel kellett szétválasztani. Ezt a lépést a FIJI/ImageJ [21] segítségével hajtották végre.

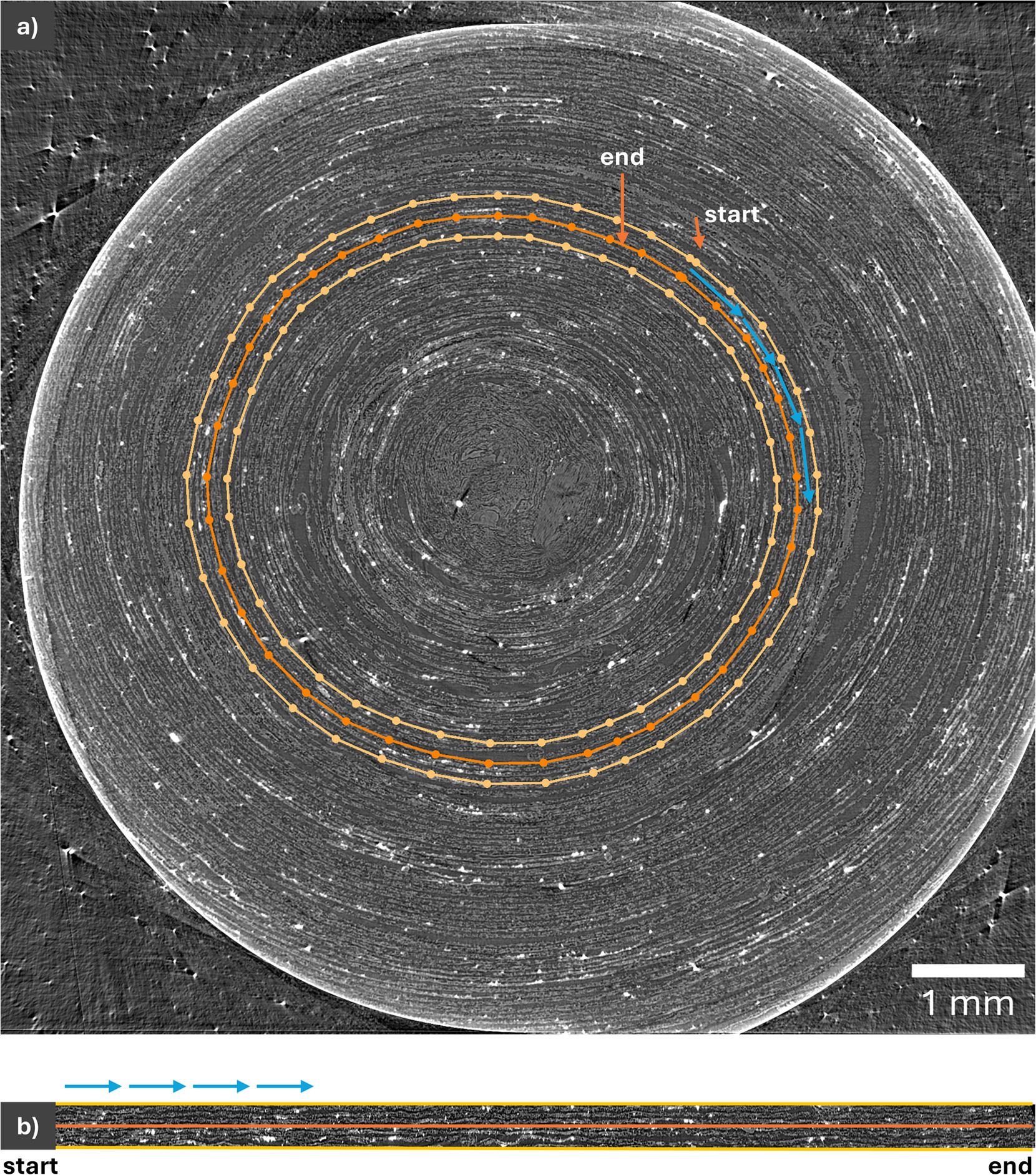

3.a ábra. Rekonstruált szelet keresztmetszete. A virtuális kibontáshoz szükséges útvonalat manuálisan kellett létrehozni a 3D-s felület több szeletében.
3.b ábra. Kibontott és lapított felület keresztmetszete.
Eredmények és megbeszélések
A tekercsek méretei, beleértve a selyemcsomagolást is, az „I” tekercs esetében 50 × 18 × 18 mm, a „II” tekercs esetében 30 × 7 × 7 mm, a „III” tekercs esetében szintén 30 × 7 × 7 mm. A selyemcsomagoláson belül a feltekercselt papír jól látható. A fényes foltok fémtartalmú részecskéket jelentenek, amelyek a tintából származnak. A 4. ábrán látható külső területeken található fényes gömb alakú struktúra a detektor rendszer kis látómezejéből adódó, korlátozott látómezőből származó műtermék, és nincs köze az objektumok információihoz. A keresztmetszeti képek a papír feltekerésével létrehozott spirálszerű struktúrát mutatják. A tekercsek közepén szöveg nélküli kiegészítő anyag van, feltehetően a tekercselés megkönnyítése érdekében. Mindazonáltal a tekercselés nagyon finoman és pontosan történt, ami a szépen feltekercselt rétegekből könnyen felismerhető. Emellett az anyag vastagsága vékony és egyenletes, ami arra utal, hogy a papír jó minőségű.

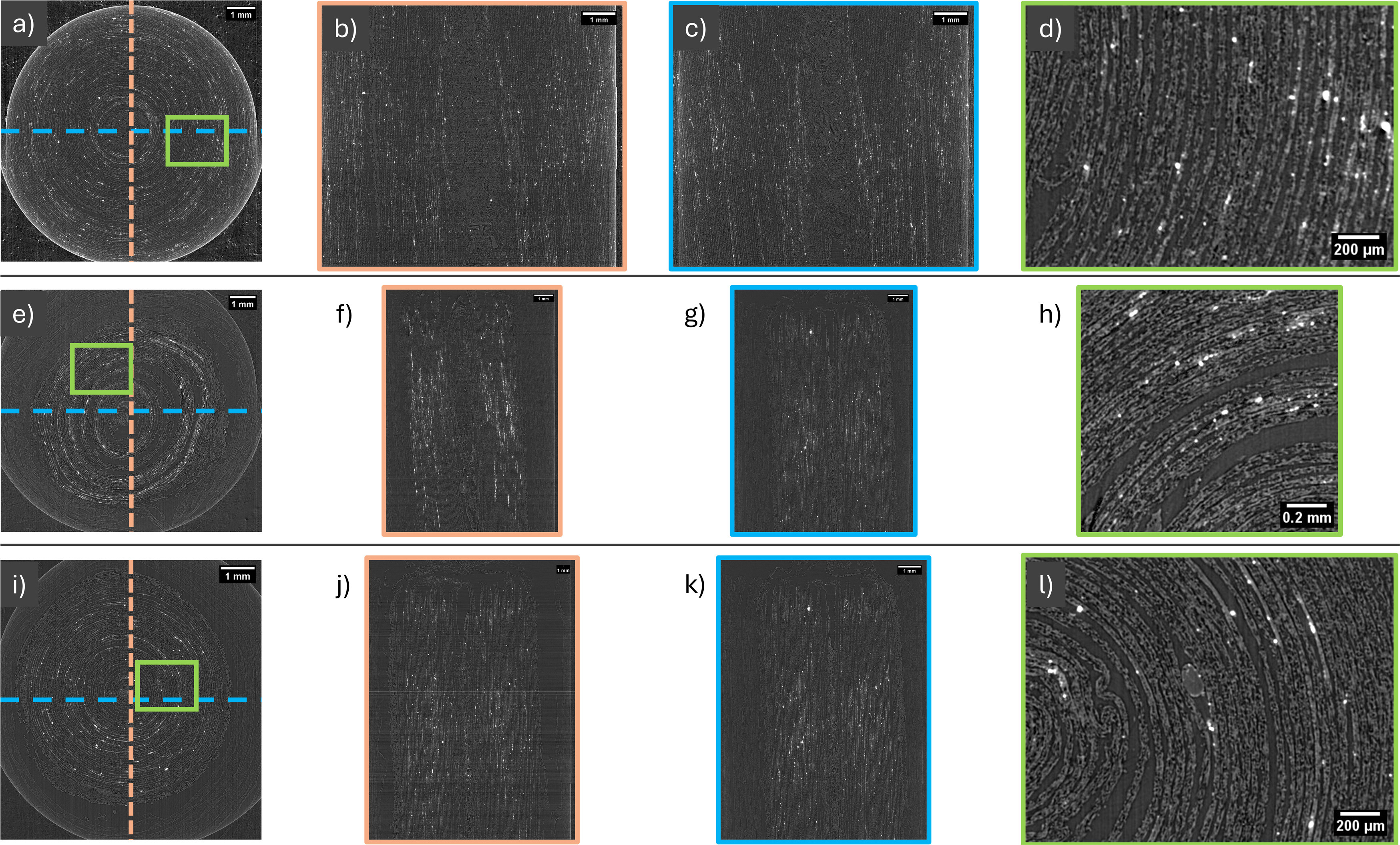

4. ábra: Az „I” tekercs (a-d), a „II” tekercs (e-h) és a „III” tekercs (i-l) keresztmetszetei és nagyításai. Az első oszlop a jobb oldalon látható részletek orientációs adatait tartalmazza. A második oszlop (barna) a következő alábrák keresztmetszeteinek áttekintését mutatja. A harmadik oszlop (kék) a tekercsek függőleges metszeteit, a negyedik oszlop pedig a vízszintes metszeteit mutatja. Az utolsó oszlop (zöld) a nagyítást adja meg.
Az írás és a karakterek a világosszürke értékek alapján azonosíthatók. Először is, vannak fényes foltok, amelyek feltehetően a tinta fémrészecskéit mutatják. Másodszor, úgy tűnik, hogy a tinta beszivárgott a papírba. Ez látható a 4. ábra d), h) és l) pontjaiban, amelyek a rekonstruált szeletek nagyítását mutatják. Különösen a fényes foltok közelében a papír fényesebbnek tűnik, mint más területeken. Következésképpen a papír hordozóanyagában még kisebb tinta-részecskéknek kell lenniük.
A hosszúságot a tekercselt papír belső és külső átmérője, valamint a tekercselés száma alapján számolták ki. A nagyon szorosan tekercselt papírok hossza meghaladta a 80 cm-t. A pontos értékeket az 1. táblázat tartalmazza, ahol a „tekercselések közötti távolság” a szomszédos papírok közötti távolságot jelenti. A nulla távolság azt jelenti, hogy a rétegek érintkeznek egymással. Eddig nem volt lehetséges algoritmussal megbízhatóan elválasztani az érintkező rétegeket, ami az írott betűk automatikus kivonásához szükséges. Az érintkezési pontokon a nyom elveszne, ami a kibontott kötetben szereplő karakterek félreértelmezéséhez vezetne. A virtuális kibontás komplex folyamata jelenleg további optimalizálás alatt áll [29].
1. táblázat: A tomográfiai felvételekből kivont tekercsek geometriája.
| Objektum |
Papír vastagsága /µm |
Tekercsek közötti távolság /µm |
Tekercselés száma |
Papír hossza /cm |
| ID 34310 „I” tekercs |
20-40 |
0-70 |
48 |
86,0 |
| ID 34310 „II” tekercs |
20-40 |
0-240 |
26 |
32,6 |
| ID 34310 „III” tekercs |
10-40 |
0-90 |
49 |
51,0 |
A fent leírt módszerrel sikerült részben kicsomagolni az „I” tekercset és láthatóvá tenni a karaktereket. A karakterek csak a virtuálisan kicsomagolt képen olvashatók. Az 5. ábrán látható egy részlet. Ezenkívül olyan anyagjellemzőkre vonatkozó információkat is sikerült megszerezni, mint a vastagság vagy a tömegsűrűség, amelyek új kiindulási pontként szolgálhatnak a szentélyről fennmaradt kérdésekkel kapcsolatos további kutatásokhoz, amint azt az alábbiakban ismertetjük.

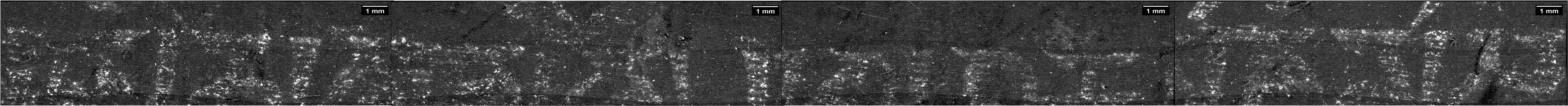

5. ábra: A kitekert felületen látható szöveg: „Om mani padme hum”.
A szöveg karakterei tibeti eredetűnek bizonyultak, de további osztályozásukra nem került sor. A használt nyelv szanszkrit. További kutatásokra van szükség annak megállapításához, hogy ez a kombináció elterjedt volt-e, vagy elég specifikus ahhoz, hogy egy bizonyos irányra utaljon [22].
Az egyik feliratot „Om mani padme hum”-nak fordították, amely a tibeti buddhizmus legrégebbi és máig legnépszerűbb mantrája. A dháranik évszázadok óta nagyon pontos tömegnyomtatványok formájában kerültek átadásra, ami rendkívül megnehezíti azok kategorizálását és keltezését [23]. Csak akkor lesz esély új nyomokra bukkanni a szövegelemzés révén, ha a tekercsek további részei láthatóvá válnak és pontosabb szövegek kerülnek napvilágra.
Az a tény, hogy a karakterek láthatóvá válhattak, arra utal, hogy a használt tinta, legyen az fekete vagy piros, bizonyos mennyiségű fémes fázist tartalmaz, mivel csak a fém képes ilyen mértékben gyengíteni a röntgensugárzást. Ez azért érdekes, mert a kínai tinta hagyományosan korom (fekete pigment) és állati ragasztó (kötőanyag) keverékéből áll [24]. Ugyanezt az alapreceptet, kisebb változtatásokkal, évszázadok óta használják Ázsiában, különböző okokból sokféle összetevővel kiegészítve [25]. Yael Bentor még azt is kijelenti, hogy „a dhárani, amellett, hogy a Dharma relikviája, fizikai relikviák kategóriájába is beletartozhat, ha különböző lámák testének maradványait tartalmazó tintával írják” [26]. Az 1930-as évek óta végzett technikai (tudományos) tanulmányok kimutatták a különböző tinták részecskeméretének és összetételének különbségeit. További kutatások segíthetnek a dhárani időbeli és földrajzi eredetének meghatározásában [27, 28]. Azonban a kémiai összetétel, és így a tinta típusa, ezzel a módszerrel nem mutatható ki. Nem világos, hogy a fém a koromból származik-e, vagy egy másik kémiai összetételű pigmentről van szó, amely több fémes komponenst tartalmaz, mint amit a szakirodalom alapján várhatnánk.
A kis tekercsek papírjáról nem sokat lehet elmondani. A látható részen három egymás után elhelyezkedő betű felismerhető, amelyek alsó széle levágott. Egyelőre nem világos, hogy ezek különböző papírok egymást átfedő részei vagy egyetlen darab.
Konklúzió
Ebben a projektben roncsolásmentes röntgen tomográfiát alkalmaztak számítógépes szoftverrel kombinálva, hogy virtuálisan kibontsák a dhárani tekercseket, és kivonják azokat az információkat, amelyekhez a hagyományos mechanikai technikákkal nem lehetett hozzáférni. Kimutatták, hogy ezzel a módszerrel karakterek és egész mondatok – jelen esetben az „Om mani padme hum” – is kivonhatók a feltekert buddhista tekercsekből anélkül, hogy azokat fizikailag kibontanák. Bizonyítani tudtuk, hogy fémtartalmú tintát használtak, és hogy a tekercseket nagyon szorosan és gondosan tekerték fel. A folyamatos fejlesztés ellenére a módszer még mindig munkaigényes, és egyelőre nem alkalmazható szabványként [29]. Mindazonáltal egyedülálló lehetőségeket kínál a tekercsek kibontására vagy felfedésére, ha ígéretes szövegek várhatók. Csak a múzeumi restaurátorok, a kulturális és természettudósok, valamint más érdekelt felek együttműködésén és interdiszciplináris erőfeszítésein keresztül lehet új módszereket kidolgozni, amelyekkel a kulturális tárgyak anyagi és szellemi integritásának sérelme nélkül lehet információkat nyerni.
Nyilatkozat
A munka elkészítése során a szerzők az MS copilot szoftvert használták az egyes szövegrészek olvashatóságának javítására. A szoftver/szolgáltatás használata után a szerzők áttekintették és szükség szerint szerkesztették a tartalmat, és teljes felelősséget vállalnak a publikáció tartalmáért.
Köszönet
A szerzők hálásan köszönik Dr. Henning Markötternek a beamline támogatást, Dr. Joachim G. Karstennek a kézirat és a nyelv azonosítását, valamint Marika Keslernek a visszajelzéseket és a szöveg szerkesztését.
